لوحة 9: الاسترداد المنظوري لمبنى حقيقي (Restituzione Fotografica )

الدكتور حسن العيسوي

اعلانات /  http://academic.ju.edu.jo/h.isawi/Lists/Announcements/AllItems.aspx

موقع المجموعة على الفيسبوك

https://www.facebook.com/groups/architectural.communication.skills/

===========================================================

Antico villaggio abbandonato a 45 km da Betlemme

الاسترداد المنظوري هو اجراء هندسي يهدف الى الحصول على الاسقاطات العمودية لمبنى معين ابتدأ من صورة ذلك المبنى

عملية تحديد منظور حجم معين هي العملية العكسية للاسترداد المنظوري لذلك الحجم, وهذا يعني انه من خلال صورة لمبنى معين يمكننا من خلال الاسترداد المنظوري الحصول على المعلومات القياسية والشكلية الظاهرة لذلك المبنى

وبكلمات اخرى نتحدث عن عمليات تبادلية: أي من الممكن تحديد الاسقاط المنظوري لحجم معين, اذا اعطيت اسقاطاته العمودية, والعكس بالعكس، أي يمكن تحديد الاسقاطات العمودية لحجم معين اذا اعطي اسقاطه المنظوري

الاسترداد المنظوري لمبنى حقيقي

الاسترداد المنظور هو اجراء هندسي يهدف الى الحصول على الاسقاطات العمودية لمبنى معين ابتدأ من صورة المبنى

للاستزادة طالعوا مقالتي في ويكيبيديا, وفيما يلي نسخة عنها

استرداد منظوري

الاسترداد المنظوري (أو التقويم الفوتوغرافي) (Geometric restitution of perspective OR Deskew), هو أسلوب يسمح بواسطة الإنشاءات الهندسية بتعديل الصور الفوتوغرافية بهدف تحويل المنظور العام (بنقطتين أو بثلاثة نقاط تلاشي) إلى منظور مركزي (نقطة تلاشي واحدة). هناك العديد من التقنيات للتقويم الفوتوغرافي:

• إنشاءات هندسية: تعتمد على مفاهيم  المنظور (شكل1)؛
• تقنيات رياضيتيه: باستخدام إحداثيات نقاط معروفة أو مسافات
• تحجيم التقويم الفوتوغرافي بشكل مناسب يمكن أن تصبح إظهار متري، الذي يستخدم لاستخراج القياسات.

شكل1: الاسترداد المنظوري في الهندسة الوصفية

شكل2: التقويم الفوتوغرافي بهدف الحصول غلى نماذج افتراضية ثلاثية الابعاد

هناك برمجيات متاحة لإنشاء وتقويم الصور، بعضها قائمة بحد ذاتها أو تكون جزء من برمجيات أخرى، مجانية أو تجارية.

في هذا الصدد من المهم الإشارة إلى أن التطبيقات المحوسبة للتقويم الفوتوغرافي تسمح بالحصول على نماذج افتراضية ثلاثية الأبعاد (شكل2, شكل3).

استرداد منظوري للكولوسيوم



وصلات خارجية

• تقويم فوتوغرافي باستخدام مفاهيم الهندسة الوصفية. موقع المهندس المعماري حسن العيسوي / باللغة الإيطالية
• Architectural Image-Based surveying, modeling and representation Methodological reflections and research tracks

ArchiFaçade :http://www.cigraph.it)*

   Archis :http://www.siscam.it)*
   CAD & Pillar :http://www.studiocadnet.it)*
   DigiCad 3D :http://www.interstudio.net)*
   Giotto 3 :http://www.leosh.com)*
   Imagold :http://www.imagold.com)*
   On Site Photo :http://www.nemetschek.it)*
   Perspective Rectifier :http://www.perspectiverectifier.com)*
   Photometric :http://www.geotop.it/*

 TriDmetriX :http://www.tridmetrix.com



لوحات سابقة



المجسم

يجب عمل لوحة جديدة تتضمن على الاقل صورتين للمجسم لاظهار بشكل واضح جميع واجهاته



المحاضرة القادمة (16 ابريل): مجسمات مادية لمباني حقيقية,

المحاضرة القادمة (16 ابريل) سوف نتناول مواضيع متعلقة بكيفية عمل مجسمات مادية لمباني حقيقية, ولهذا الغرض، يجب على الطلاب إحضار الحاسوب الخاص بهم, وحيث بالاضافة الى فوتوشوب, يجب تثبيت ايضا البرمجية اوتوكاد (أي إصدار)

في هذا الصدد يطلب من كل طالب اختيار مبنى معين واحضار صور له , حتى يستطيع بعد ذلك بناء مجسم مادي لنفس المبنى.

خطوات بناء المجسم تتلخص فيما يلي:

• - رسم اسقاطات المبنى في اوتوكاد
• - تصدير الاسقاطات (بسكيل معين) الى البرمجية فوتوشوب بواسطة ملف PDF
• - تعبئة كل واحدة من الاسقاطات باستخدام صور واجهات المبنى الحقيقي
• - طباعة الاسقاطات المعبئة على ورق او كرتون,
• - واخيرا تلزيق الورق المطبوع على اسطح المجسم المادي

لوحة8+9: معالجة رقمية لمنظور بمستوى اسقاط مائل مرئي من الاسفل (او من الاعلى)

لوحة9: معالجة رقمية لمنظور بمستوى اسقاط مائل مرئي من الاعلي (ثلاثة نقاط تلاشي)
اللوحة المرجعية المرفقة تظهر مثال لشبكة 3D التي ينبغي استخدامها كقاعدة لإضافة أو طرح أحجام ثانوية من الحجم الرئيسي

لوحة8: معالجة رقمية لمنظور بمستوى اسقاط مائل مرئي من الاسفل ·











اللوحات المطلوبة خلال المحاضرات ,والتي يتم تسليمها اونلاين

اللوحات المطلوبة

تجربة امتحان منتصف الفصل 2015		h.isawi h.isawi		0	h.isawi h.isawi الثلاثاء, 7 أبريل 2015, 08:41 م
لوحة 11: معالجة رقمية لاستكمال حجم معماري قائم او اضافة احجام اخرى بمحاذاته		h.isawi h.isawi		0	h.isawi h.isawi السبت, 4 أبريل 2015, 12:52 م
لوحة10: تطبيق نظرية الظلال في المنظور بمستوى اسقاط رأسي		h.isawi h.isawi		0	h.isawi h.isawi الجمعة, 27 مارس 2015, 12:47 ص
اللوحات 8 و 9: معالجات رقمية لمنظور بثلاثة نقاط تلاشي مرئي من الاسفل ومرئي من الاعلى		h.isawi h.isawi		0	h.isawi h.isawi الخميس, 19 مارس 2015, 04:58 م
لوحة9: منظور بمستوى اسقاط مائل مرئي من الاعلي		h.isawi h.isawi		0	h.isawi h.isawi الخميس, 19 مارس 2015, 03:20 م
لوحة 7 : معالجة رقمية لمنظور بمستوى اسقاط افقي مرئي من الاعلى		h.isawi h.isawi		0	h.isawi h.isawi الخميس, 12 مارس 2015, 06:36 م
حضور نشاط 2015		h.isawi h.isawi		0	h.isawi h.isawi الخميس, 12 مارس 2015, 04:16 م
اللوحة 6:معالجة رقمية لخطة موقع عام لمشروع معماري		h.isawi h.isawi		0	h.isawi h.isawi الأربعاء, 11 مارس 2015, 09:45 م
لوحة 5: تحديد المنظور الامامي لمناشير باوضاع مختلفة,		h.isawi h.isawi		0	h.isawi h.isawi السبت, 7 مارس 2015, 01:00 م
لوحة 4: معالجة رقمية للرسم الحر لمنظور بزاوية (نقطتين تلاشي) باستخدام فوتوشوب		h.isawi h.isawi		0	h.isawi h.isawi الأربعاء, 4 مارس 2015, 09:07 م
تقييم اللوحات		h.isawi h.isawi		0	h.isawi h.isawi السبت, 21 فبراير 2015, 09:25 م
لوحة3: منظور امامي (نقطة تلاشي واحدة) مرئي من الداخل		h.isawi h.isawi		0	h.isawi h.isawi السبت, 21 فبراير 2015, 03:17 م
لوحة2: - الرسم الحر لمنظور بزاوية خارجي لبيئة معمارية- وأيضا صورة لنفس البيئة ومن نفس الموقع		h.isawi h.isawi		0	h.isawi h.isawi السبت, 21 فبراير 2015, 03:10 م
لوحة 1: - الرسم الحر لمنظور مركزي خارجي لبيئة معمارية- وأيضا صورة لنفس البيئة من نفس الموقع		h.isawi h.isawi		0	h.isawi h.isawi السبت, 21 فبراير 2015, 03:08 م

امتحان منتصف الفصل 2015

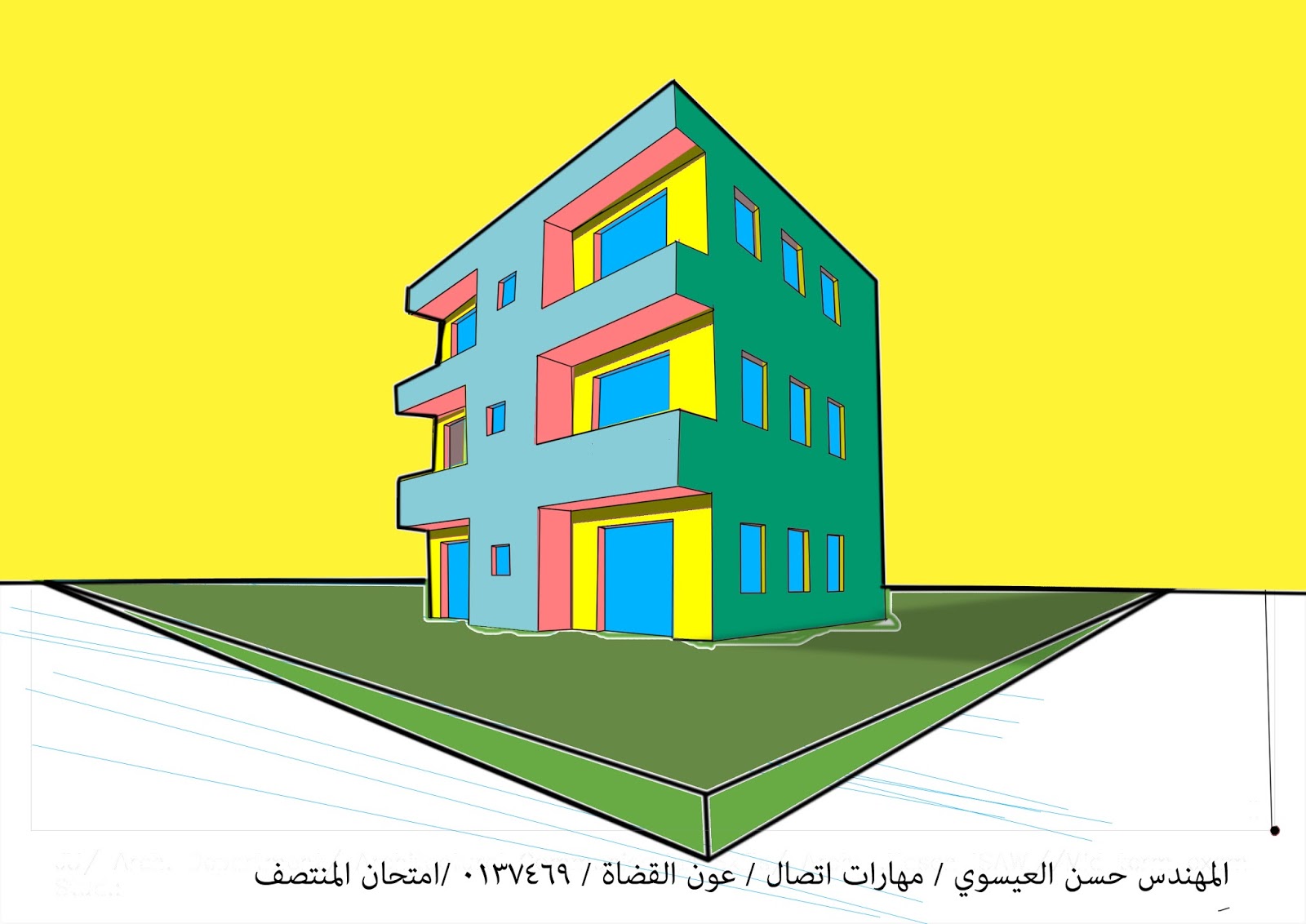

معلوم منظور بمستوى اسقاط رأسي بزاوية لمبنى بطابق واحد, مطلوب القيام بعمل بما يلي:

- استكمال المبنى المعلوم للوصول الى ثلاثة طوابق, علما بأن البلكون المعلوم هو جزء من الطابق الاول
- تحديد الظلال الساقطة والذاتية للمبنى ولجميع العناصر المضافة
- تنظيم المنطقة المحيطة للمبنى بعمل قاعدة ومسارات خارجية
- تحديد الخلفية بادراج السماء وربما إضافة عناصر أخرى مثل أشجار واشخاص ... الخ



معلوم منظور بمستوى اسقاط رأسي بزاوية لمبنى بطابق واحد, مطلوب القيام بعمل بما يلي:

1.  - استكمال المبنى للوصول الى ثلاثة طوابق, علما بأن البلكون المعلوم هو جزء من الطابق الاول
2.  - تحديد الظلال الساقطة والذاتية للمبنى ولجميع العناصر المضافة
3. - تنظيم المنطقة المحيطة للمبنى بعمل قاعدة ومسارات خارجية
4. - تحديد الخلفية بادراج السماء وربما إضافة عناصر أخرى مثل أشجار واشخاص ... الخ

أحسنت اسماعيل
ولكن لمعرفة ارتفاع شخص مدرج او اي عناصر اخرى يجب الاعتماد على ارتفاع مرجعي مثلا ارتفاع فتحة الباب
وبالاضافة الى ذلك كان يجب تحديد ظلال القاعدة ايضا

اخطاء في تحديد ارتفاعات الطوابق المطافة, وفي عدم تحديد ظلال بعض العناصر, وفي عدم اعتماد نقطة تلاشي اشعة الضوء,

اخطاء في تحديد ارتفاعات الطوابق المطافة

اخطاء في تحديد ارتفاعات الطوابق المطافة, وفي اسقاط بروز البلكونات,  وفي قياس ارتفاعات بعض النوافذ, وفي عدم اعتماد نقطة تلاشي اشعة الضوء, وحتى عند ادراج الاشجار يجب احترام قواعد المنظور

اخطاء في تحديد ارتفاعات الطوابق المطافة, وفي اسقاطات بروزات بلكوناتها,  وفي قياس ارتفاعات بعض النوافذ, وفي تحديد الظلال الساقطة على مستوى الارض, وفي عدم اعتماد خط الافق عند ادراج الخلفية, وفي عدم تنظيم المنطقة المحيطة للمبنى .

اخطاء في تحديد ارتفاعات الطوابق المطافة, وفي اسقاطات بروزات بلكوناتها,  وفي قياس ارتفاعات بعض النوافذ, وفي عدم اصطفاف بعض منها, وفي عدم تحديد الظلال الساقطة على مستوى الارض, وفي عدم اعتماد خط الافق عند ادراج الخلفية,

اخطاء في تحديد ارتفاعات الطوابق المطافة, وفي اسقاطات بروزات بلكوناتها, وفي قياس ارتفاعات بعض النوافذ,,وفي عدام تحديد ظل الفاعدة

اخطاء في تحديد  بروزات بلكونات الطوابق المطافة, ,,وفي عدام تحديد ظل الفاعدة

اخطاء في تحديد الظلال

اخطاء في تحديد الصورة المنظورية لبروز البلكونات, ...
