لوحة4: معالجة رقمية لمنظور بمستوى اسقاط مائل مرئي من الاعلى (ثلاثة نقاط تلاشي)


لوحة 4: معالجة رقمية لمنظور بمستوى اسقاط مائل مرئي من الاعلى
وبما ان تسليم اللوحة سوف يتم فقط في نهاية مرسم الغد, فمن الافصل احضار كل ما يلزم (صور مواد واشخاص ... الخ) لعمل اللوحة المعنية

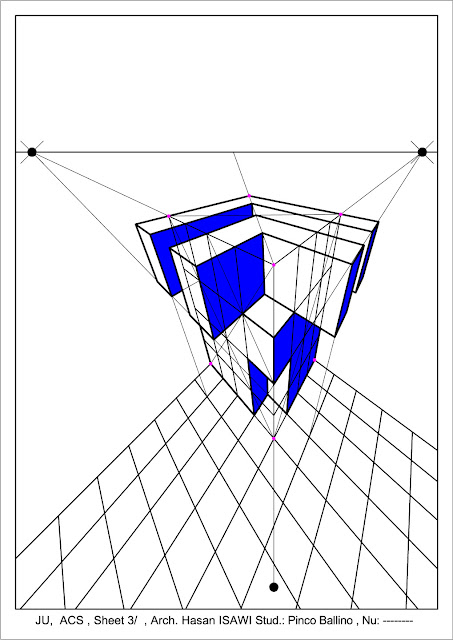

شكل 1: لوحة 4-1


من اجل تصدير ملف المنظور من اوتوكاد واستيراده في فوتوشوب من الضروري اتباع الخطوات المبينة في الرابط التالي:



ملاخظات متكررة

  1. ينبغي تظليل المستويات اليمنى من الاحجام
  2. تحديد الظل الساقط (shadow) للمبنى بشكل تقريبي
  3. إضافة التبليط بواسطة مربعات  كما هو موجودد في اللوحة المرجعية (شكل1)، علما بأن عرض كل واجهة = 4 بلاطات
  4. يجب تمييز الأسطح الأفقية عن تلك الرأسية
  5. تعديل التناقض بين نقاط تلاشي الخلفية (bacground) و نقاط تلاشي المنظور
  6. ملائمة ودمج قاعدة المبنى مع المنطقة المحيطة بها
  7. ملائمة منظور الخلفية مع منظور الرسم الحر
  8. تعديل اتجاه ونسب بعض الاشخاص بالنسبة لعناصر معروفة من المبنى
  9. معالجة جميع المناطق بلا استثناء
  10.  ملائمة خط افق الخلفية مع خط افق المنظور
  11. زيادة شفافية المنطقة الخضراء كلما اقتربت من خط الافق
  12. ينبغي االاخذ في الاعتبار تناسب عناصر المنظور بالنسبة لعناصر الخلفية، علما بأن موضوع الاظهار يتمثل في مبنى



اعمال الطلاب

Amal Waleed‎Architectural Communication Skills- مهارات اتصال:
Add caption

احسنت ولكن:
Add caption
شكل 2
Majd Tarawneh
